Les imatges de termografia esfèrica elaborades pel grup de recerca en Arquitectura, Energia i Medi Ambient (AiEM), vinculat a la Escola Tècnica Superior d'Arquitectura de Barcelona (ETSAB) de la Universitat Politècnica de Catalunya - BarcelonaTech (UPC), permeten representar l'entorn radiant d'ona llarga que ens envolta.
L'entorn radiant: Què és? Com veure'l?
L'equip de recerca ha emprat una càmera termogràfica per realitzar diverses sèries d'imatges termogràfiques esfèriques (360º) en diferents indrets de Barcelona: parcs, places, l'interior d'una basílica i d'un habitatge. A través d'aquestes imatges, es representa l'entorn radiant invisible que experimentem tèrmicament en el dia a dia.
Aquesta recerca s'ha desenvolupat en el marc del projecte PID2020-116036RB-I00, finançat pel Ministerio de Ciencia, Innovación y Universidades d'Espanya (MICIU).
#Què és l'entorn radiant?
L'entorn radiant és la suma de totes les radiacions que ens envolten. Imagina que ets en una habitació amb parets fredes i un radiador calent. El teu cos rep radiació de les parets i del radiador, però també emet radiació. Aquest intercanvi constant d'energia radiant és el que defineix el nostre entorn radiant.
Disposar de dades sobre la temperatura radiant (Tr) és tan rellevant com sobre la temperatura de l'aire (Ta), ja que tenen un pes similar en la temperatura de sensació (Ts) percebuda per les persones. El cos humà intercanvia energia radiant amb el seu entorn, emetent i rebent radiació infraroja (no visible). Del balanç entre emissió i recepció en resulta un guany o una pèrdua d'energia, que repercuteix en la sensació tèrmica final.
#El podem veure?
D'entrada, el nostre entorn radiant el percebem amb la pell, i no és visible per l'ull. Els intercanvis radiants només es poden comprendre captant la totalitat de les temperatures radiants de l'entorn. Ara bé, actualment, rarament trobem una representació global de les temperatures radiants de l'entorn. Però el podem veure amb càmeres termogràfiques. Aquestes càmeres detecten l'energia emesa en ona llarga per les superfícies fotografiades (infraroig), els assignen uns valors de temperatura radiant i ofereixen una representació colorimètrica segons una escala de color predeterminada.

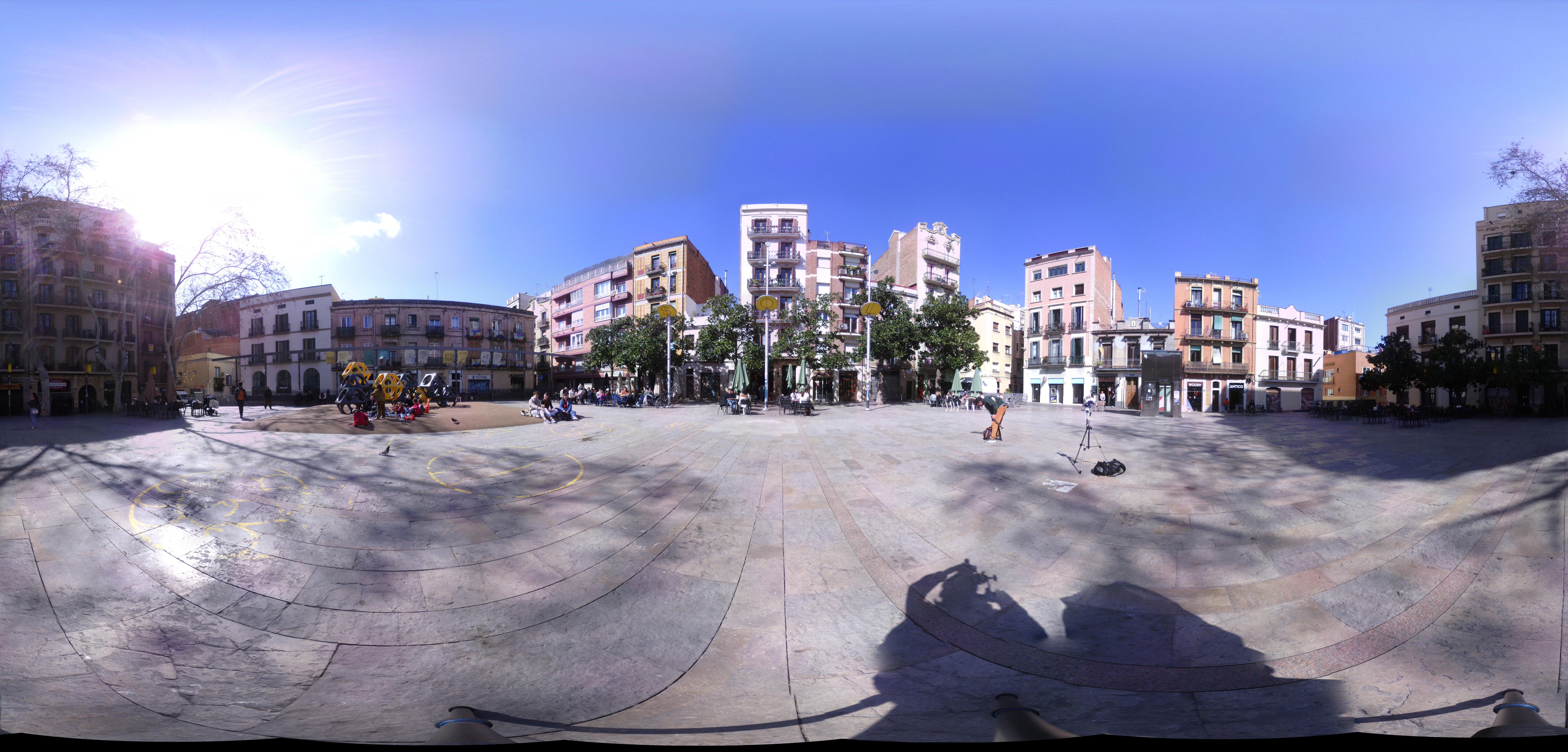

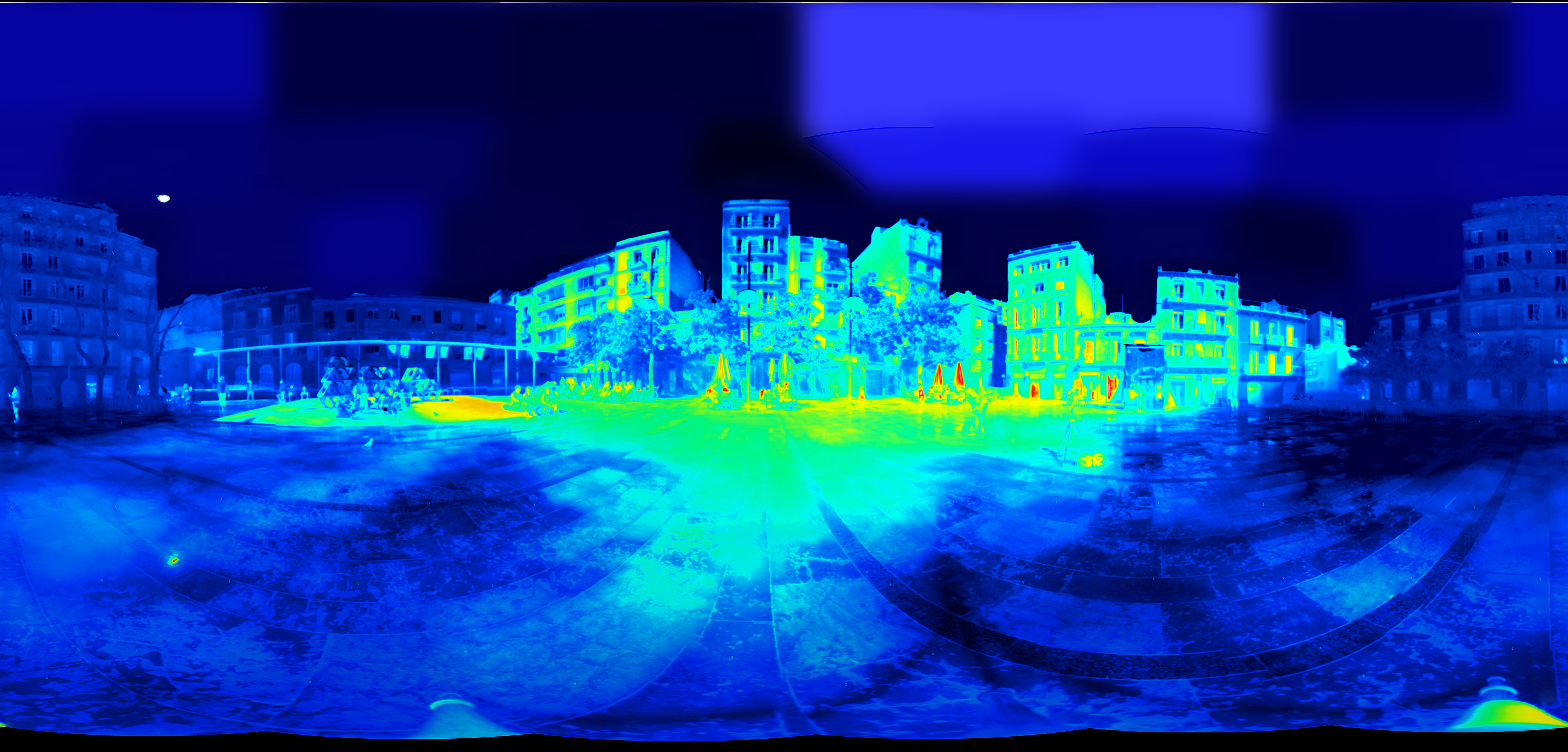

Una fotografia termogràfica permet, alhora, representar les temperatures radiants de les superfícies i la seva distribució. A la imatge següent es pot veure una comparativa entre una imatge visible i una imatge termogràfica de la Plaça del Sol de Barcelona, presa el 2 de febrer de 2025.
Comparativa entre una imatge visible i una imatge termogràfica de la Plaça del Sol de Barcelona, presa el 2 de febrer de 2025.
La generació de la imatge anterior, de la Plaça del Sol, no és una tasca fàcil. Estem acostumats a visualitzar imatges com Google Street View, que es poden prendre amb càmeres que tenen un angle d'obertura ampli. En canvi, les càmeres termogràfiques tenen un angle d'obertura limitat, per la qual cosa calen diverses fotografies per obtenir una imatge completa.

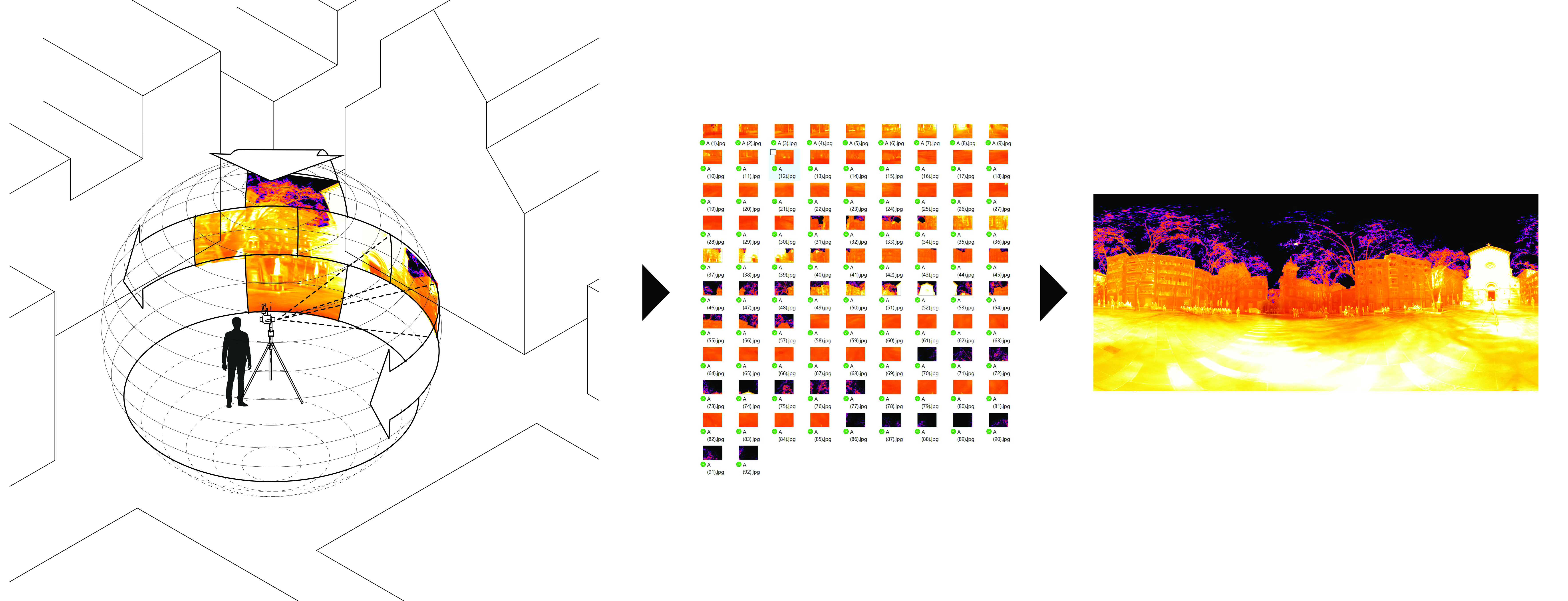

La realització completa d'una imatge termogràfica 360º implica la unió de 92 fotografies termogràfiques, un nombre que ve determinat pel camp de visió de la càmera utilitzada. La metodologia utilitzada per l'equip per aconseguir les imatges esfèriques estarà aviat disponible en línia, permetent difondre aquesta eina.
Metodologia utilitzada per a la creació d'una imatge termogràfica 360º
#Per què és interessant veure l'entorn radiant?
Veure l'entorn radiant és interessant perquè ens permet entendre millor com interactuem tèrmicament amb el nostre entorn. A diferència de la temperatura de l'aire, que és uniforme en un espai donat, la temperatura radiant pot variar significativament depenent de l'orientació, els materials i la geometria dels objectes que ens envolten.

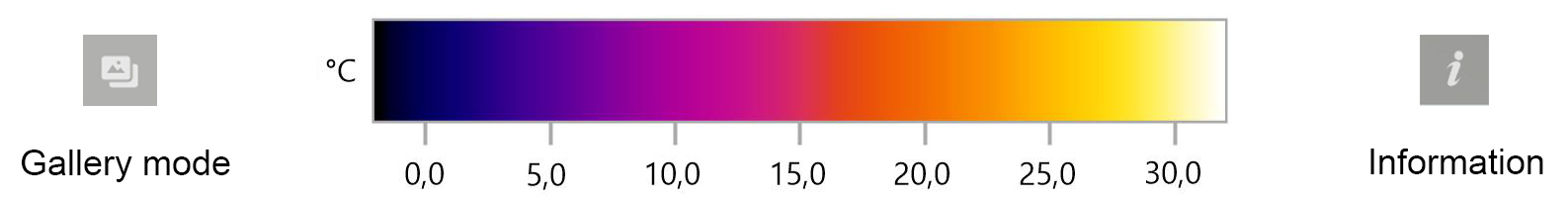

Hem realitzat l'experiment de fotografiar l'entorn radiant durant un dia a la plaça de la Virreina de Barcelona. A la figura interactiva següent podem veure'n els resultats.
Plaça de la Virreina, Barcelona (31 de març de 2025)
Loading 360º view...
#Conclusions
La imatge termogràfica esfèrica, pel seu caràcter gràfic, ofereix informació molt valuosa per al disseny ambiental en arquitectura. Aplicada a espais urbans, la imatge termogràfica esfèrica permet detectar els fluxos d'energia que afecten un vianant.
Les superfícies urbanes, segons les seves exposicions a la radiació solar, els seus factors de vista cap a la volta celeste i la seva materialitat, tenen comportaments tèrmics que poden ser radicalment diferents i influir de manera dràstica en el confort tèrmic del vianant.
